تفاصيل المنتج:
شروط الدفع والشحن:
|
ليزر قوة: | 500W (قوة أخرى يمكن أن يكون اختياري) | و2D تعمل مجموعة الجدول: | 300 * 300MM أو 500 * 500MM (يمكن تخصيص) |
---|---|---|---|
قدت أسلوب: | سيرفو تدفع الكرة اللولبية | ماكس. سرعة الجدول: | 100MM / ثانية |
Z تعديل محور: | يدويا أو سيروف السيارات الربط نظام مراقبة اتفاقية مكافحة التصحر | يعيّن دقة: | 0.05mm |
كرر دقة تحديد المواقع: | 0.02mm | تبريد: | مياه التبريد |
ذبذبة عرض: | 0.1 ~ 50.0ms | شرط امدادات الطاقة: | 380V±10 ٪، 50 هرتز، 40A |
متطلبات الطاقة الكهربائية: | 15KW، على ثلاث مراحل | طريقة اللحام: | التلقائية + اللحام |
تسليط الضوء: | laser welding system,fiber welding machine |

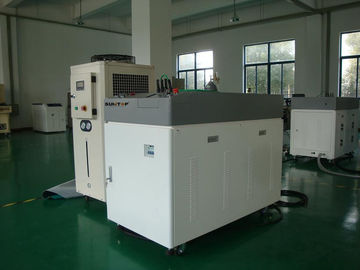

500W جولة الألياف أنابيب ليزر لحام، عالية التردد آلة لحام 4 محور دوران لحام
1، آلة الملامح الرئيسية
1.1. من السهل دمج جميع أنواع محطات العمل ومنصة الحركة، إنجاز لحام معقدة، ومتطلبات اللحام عالية الدقة.
1.2. عرض النبض: للوصول إلى مجموعة ومجموعة من 50ms، لتحقيق جودة لحام أكثر مثالية.
1.3. تردد النبض: الوصول إلى مجموعة ومجموعة من 300Hz، وتحقيق دقة عالية، وسرعة عالية لحام
1.4. لحام نوعية: الجهاز يحتوي على ارتفاع بطيء وبطيئة وظيفة قطرة، وجعل التماس بداية ونهاية الجزء المتداخل هو تحسن إلى حد كبير؛
1.5. انتقال الألياف البصرية: من خلال الطاقة من ضوء أو الوقت نقطة من الضوء، لتحقيق نفس الوقت، واللحام أو دون - لحام، وتصل إلى 4 طرق ليزر، وزيادة درجة من الحرية، وتحسين كفاءة الإنتاج.
1.6. الغنية واجهة I / O، ويمكن استخدامها لمجموعة متنوعة من معدات مساعدة عملية مشتركة الخارجية؛
1.7. المكونات الرئيسية لاختيار مكونات عالية الجودة المستوردة، لضمان موثوقية المنتج؛
1.8. جهاز التحكم عن بعد، يمكن أن تكون مجهزة الروبوتات الصناعية، وارتفاع دقة تحديد المواقع، وسهلة لتحقيق الأتمتة.
1.9. أنبوب مستديرة أو أنبوب البيضاوي لالدورية أو الطائرة لحام لحام، سيرفو محور السيطرة Z أوتومتيكللي، موقف تركيز الليزر يمكن التعويض التلقائي.
2، مجالات التطبيق آلة ل
تستخدم على نطاق واسع في لحام ليزر أنابيب معدنية، مثل أنبوب مستديرة أو أنبوب البيضاوي لالدورية أو لحام لحام الطائرة، وأجهزة السيارات عالية الدقة السيطرة على محور Z صعودا وهبوطا، موقف تركيز الليزر يمكن التعويض التلقائي، غير القابل للصدأ إطار من الصلب لحام، الأثاث والفراغ، وكأس، صحن، الباب - التعامل مع وشمعات الإشعال، فلتر، والشحوم، أنبوب التدفئة، ودعم أنبوب معدني الخ
3، المواد تطبيق آلة ل
الصلب نفسه، سهل الكربون الصلب وسبائك الصلب والحديد والفولاذ المقاوم للصدأ، الصلب منخفض الكربون، الفولاذ -310 316 الفولاذ المقاوم للصدأ، سبائك الصلب و 347 النيكل، ومستويات مختلفة من النيكل والتيتانيوم والنيكل والقصدير والنحاس والألومنيوم والنيوبيوم، الذهب والفضة من المعدن أو سبائك المعدن نفسه لحام. النحاس والنيكل والتيتانيوم والنحاس والنيكل والتيتانيوم والتيتانيوم والموليبدينوم والنحاس والنحاس، ومنخفض الكربون الصلب والنحاس والمعادن لحام.
4، آلة المعلمات التقنية الرئيسية
نموذج | ST-A150 | ST-A300 | ST-A400 | ST-A500 |
ماكس. قوة الليزر | 150W | 300W | 400W | 500W |
متوسطة تعمل بالليزر | ثانيا: YAG | |||
الطول الموجي ليزر | 1064nm | |||
ماكس. الانتاج الحالي | ≤300A | |||
نبض واحد كحد أقصى. قوة الليزر | 45J / 10ms | 60J / 10ms | 90J / 10ms | 100J / 10ms |
الموجي الذاكرة | 32 المجموعات | |||
استقرار الطاقة | ± 4٪ | |||
توحيد توزيع الطاقة | ± 3٪ | |||
الليزر وضع شعاع الانقسام | وقت تقسيم أو الطاقة الانقسام أو ضوء لحظية | |||
ماكس. ليزر عدد شعاع تقسيم | 4 طرق | |||
أسلوب التحكم طاقة الليزر | ردود الفعل ناقص الحالي | |||
عرض نبضة واحدة | 0.1-50ms | |||
تردد النبض | 1-300HZ | |||
استهداف وتحديد المواقع | الضوء الأحمر (اتفاقية مكافحة التصحر اختيارية) | |||
آلة إجمالي استهلاك الطاقة | 6KW | 12KW | 14KW | 15KW |
طريقة التبريد | مياه التبريد | |||
شرط إمدادات الطاقة | 3 المرحلة، 380V / 50HZ | |||
المضيف آلة (ليزر مولد) حجم | 720mm (W) * 1500MM (L) * 1400mm (H) | |||
حجم الماء المبرد | 950 * 650 * 1500MM (L * W * H) |
5، ومواصفات جدول اللحام بالليزر العمل:

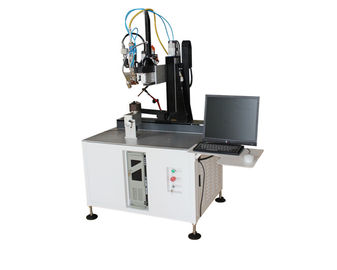

هذا النوع من طاولة العمل لحام يستخدم الجدول الرخام، عبر X ومنصة الحركة ذ، مجهزة بمجموعة متنوعة من حركة الطائرة ومواعيد المباريات لحام، ويمكن ليزر رئيس لحام تحرك والربط مع عبر منصة، الجهاز يعتمد نظام البرمجة CCD المحورية، يمكن أن تتناسب مع جميع أنواع تشاك دوارة، يمكن أن القرص الدوار الكهربائية لديها الانتهاء من أربعة محاور الفضاء نظام الربط مسار التعسفي لحام، مع خصائص عالية الدقة، والسرعة، ونوعية جيدة لحام والاستقرار، وما إلى ذلك ..
نظام التحكم | الكمبيوتر الصناعية |
معبر نطاق جدول متحرك | 300 * 300MM / 300 * 200MM |
مجموعة ليزر رئيس الرفع | 200MM (يمكن تخصيص) |
نظام القيادة | أجهزة المحركات عالية الدقة |
وضع الحركة الخطية | الكرة اللولبية |
المحور الدوار | عالية الدقة تشاك الدوارة |
المواقع طاولة العمل الدقة | ± 0.04mm |
الجدول المواقع تكرار الدقة | ± 0.02mm |
محور الحركة | 4 3 محور الربط (X، Z، Y1، Y2) |
ماكس طاولة العمل. تحمل الوزن | ≤150KG |
مزود الطاقة | 220V ± 5٪، 50HZ، 15A |
شكل موجة السيطرة الخارجية | نعم فعلا |
تعديل رأس الموازاة | X، Y الطائرة، ± 45 درجة قابل للتعديل |
مجهزة نماذج | انتقال الألياف أو الألياف الليزر المستمر آلة لحام |

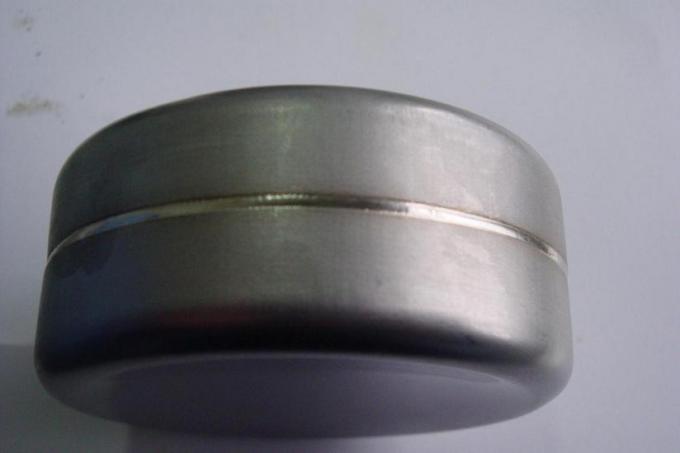

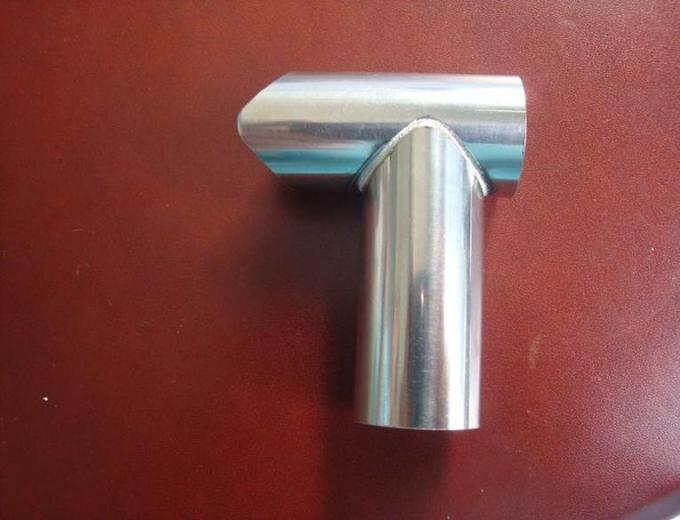

6، والليزر الحقيقي حام عينات الصور
