ليزر قوة: | 300W (قوة أخرى يمكن أن يكون اختياري) | و2D تعمل مجموعة الجدول: | 300 * 300MM أو 500 * 500MM (يمكن تخصيص) |
---|---|---|---|
قدت أسلوب: | سيرفو تدفع الكرة اللولبية | ماكس. سرعة الجدول: | 100MM / ثانية |
Z تعديل محور: | يدويا أو سيروف السيارات الربط نظام مراقبة اتفاقية مكافحة التصحر | يعيّن دقة: | 0.05mm |
كرر دقة تحديد المواقع: | 0.02mm | تبريد: | مياه التبريد |
ذبذبة عرض: | 0.1 ~ 50.0ms | شرط امدادات الطاقة: | 380V±10 ٪، 50 هرتز، 40A |
متطلبات الطاقة الكهربائية: | 12-15kW، المرحلة الثالثة | طريقة اللحام: | التلقائية + اللحام |
تسليط الضوء: | laser welding system,fiber welding machine |

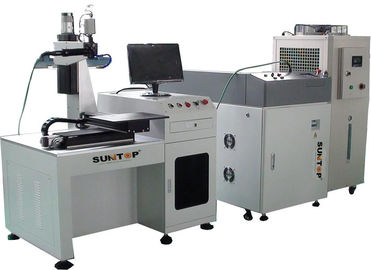

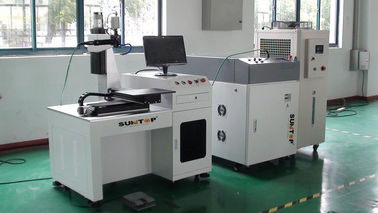

300W الألياف الليزر آلة لحام، ياج التلقائي نبض الليزر للمنتجات المعدنية
1، آلة featurues رئيسية هي:
1.1. زينون مصباح ضخ، خرج مصدر للضوء إلى جانب الألياف، يستخدم نظام التغذية المرتدة الطاقة أو نظام التغذية المرتدة الحالي، والاستقرار عالية، جودة شعاع جيدة، وبقعة لحام هو جميل وحسن الاتساق.
1.2. نظام البصرية آلة استخدام انتقال الألياف بدلا من المرايا تعكس الذي لديه انخفاض معدل الفشل في المستقبل، وارتفاع محادثة الكهربائية الضوئية.
1.3. انتقال مرن، رئيس لحام، صغيرة الحجم، والتكامل مريحة على الانترنت.
1.4. من السهل دمج جميع أنواع محطات العمل ومنصة الحركة، إنجاز لحام معقدة، ومتطلبات اللحام عالية الدقة.
1.5. ويمكن وفقا لمتطلبات العملاء من التكامل على مختلف خطوط، وتلبية احتياجات خط إنتاج عمل خط التجميع، ويمكن أيضا العلامة التجارية مريحة تحقيق روبوت اللحام الآلي بالكامل.
1.6. يمكن تحقيق مسارات ضوء مزدوجة، مثل أربعة مسار الضوء الطيفي المتعددة الدخول، بواسطة التحليل الطيفي الطاقة الطيفية والوقت، وليس فقط يمكن تحقيق تجهيز موقع ضعف، ويوفر المواد، صعودا وهبوطا وقت، وتحسين الكفاءة بشكل كبير prodcution، ويمكن تحقيق وجهات نظر متعددة من المتعددة الدخول لحام في الوقت نفسه أكثر تعقيدا متطلبات المعالجة.
1.7. إلى حد كبير التوسع في تطبيق وسائل اللحام بالليزر، وجعل تطبيق الليزر لحام أوسع وأكثر مرونة.
2، مجالات التطبيق آلة ل
تستخدم على نطاق واسع في قذائف معدنية خلية بطارية الهاتف، صناعة الإعلان، وإطار الزجاج لحام، غير القابل للصدأ إطار من الصلب لحام، لحام لوحة المفاتيح، لحام السيليكون الصلب والفولاذ المقاوم للصدأ في اللحام والأثاث والفراغ، وكأس، صحن، الباب - التعامل مع وشرارة المقابس، فلتر، والشحوم، أنبوب التدفئة، ودعم أنبوب معدني الخ
3، المواد تطبيق آلة ل
الصلب نفسه، سهل الكربون الصلب وسبائك الصلب والحديد والفولاذ المقاوم للصدأ، الصلب منخفض الكربون، الفولاذ -310 316 الفولاذ المقاوم للصدأ، سبائك الصلب و 347 النيكل، ومستويات مختلفة من النيكل والتيتانيوم والنيكل والقصدير والنحاس والألومنيوم والنيوبيوم، الذهب والفضة من المعدن أو سبائك المعدن نفسه لحام. النحاس والنيكل والتيتانيوم والنحاس والنيكل والتيتانيوم والتيتانيوم والموليبدينوم والنحاس والنحاس، ومنخفض الكربون الصلب والنحاس والمعادن لحام.
4، آلة المعلمات التقنية الرئيسية
نموذج | ST-A300 |
الطول الموجي | 1064nm |
مصادر مضخة | اثنين اكس مصباح (المستوردة)، الذهب تصفيح الغرفة |
الطاقة القصوى | 300W |
ماكس. الطاقة نبض واحد | 60J |
عرض النبض | 0.1 ~ 50.0ms |
تردد Sequency | 1 ~ 200HZ |
اللحام حجم البقعة | 0.2 ~ 1.5MM |
عمق اللحام | 0.1 ~ 3.0MM |
لحام تسلسل | خفض 15mm / ثانية |
مراقبة النظام | رصد اتفاقية مكافحة التصحر |
وضع | إشارة ضوء أحمر |
نظام التبريد | مياه التبريد |
التكرار الدقة | 0.02-0.05mm |
حجم الجهاز | 770mm * 1350mm * 1200MM (L * W * H) |
حجم الماء المبرد | 600 * 880 * 1450 مم |
متطلبات الكهرباء | 12-15kW، على ثلاث مراحل |
شرط إمدادات الطاقة | 380V ± 10٪، 50HZ، 40A |
آلة مجموع الوزن الإجمالي (KG) | 420KG |
حجم آلة التعبئة والتغليف (مم) | ليزر مولد: 850MM * 1500MM * 1250mm الماء المبرد: 1500MM * 680mm * 980mm الليزر الجدول اللحام العمل: 1400 * 1100 * 1500 |

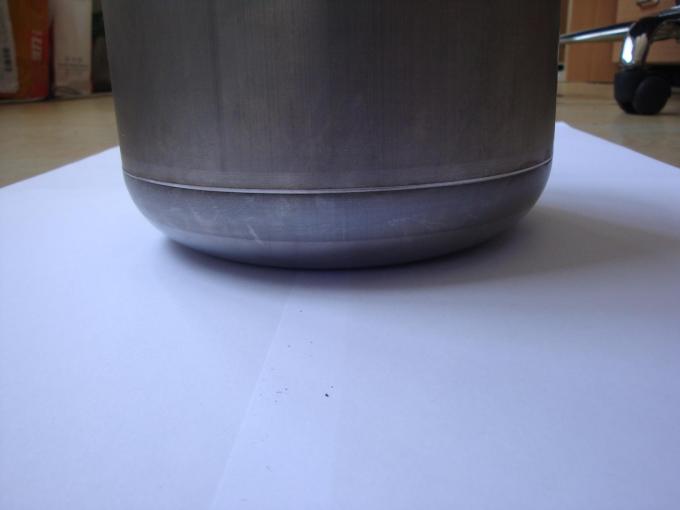

5، ليزر عينات لحام الصورة
