تفاصيل المنتج:
شروط الدفع والشحن:
|
ليزر قوة: | 500W | ماكس. سمك القطع: | 6-8mm (تعتمد على المواد الفعلية) |
---|---|---|---|
مواد الطلب: | الفولاذ المقاوم للصدأ، الكربون الصلب والألومنيوم وغيرها من النحاس | حجم القطع فعال: | 1500 * 3000MM (حجم أخرى يمكن تخصيص) |
نوع الليزر: | ليف ليزر | آلة الوزن الإجمالي: | 3000kg |
أسلوب التبريد: | مياه التبريد | ||
تسليط الضوء: | fiber laser cutting equipment,fiber laser cutter |
وصف المنتج مفصلة

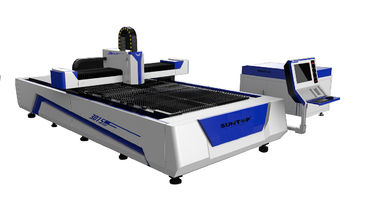

500W القاطع ليزر الألياف مع قطع حجم 1500 * 3000MM لقطع الصفائح المعدنية
1. مقدمة عامة آلة
ويتحقق QY-FC3015 500W آلة قطع الألياف الليزر ليزر قوية تركز على الكائن أن يسبب ذوبان لحظة والتبخر، مع ليزر الألياف الأصلي المستوردة من ألمانيا IPG. يتم التحكم القطع التلقائي بواسطة نظام ميكانيكي المدجتلين، وهذا الجهاز قد مكثف تقنيات الليزر، الرقمية، والميكانيكا الدقيقة،
2.1. استخدم الجدول العمل العملاقة وكامل الهيكل الصلب لحام الذي جعل الجهاز حركة مستقرة جدا وتقريبا أي تشويه. .
2.2. يتم استيراد أجزاء رئيسية من ألمانيا أو الولايات المتحدة الأمريكية؛ من السعر في الصين، الجودة الأوروبية.
2.3. ويمكن تعديل رأس الليزر من خلال محور Z. السفر المنطقة من 0-100mm، رئيس القطع بالليزر لديها وظائف تتبع الآلية التي يمكن أن نتفق مع السطح موجة المعادن.
2. آلة ميزات رئيسية هي:
2.1. لدينا آلة يمكن استخدامها على نطاق واسع لقطع المعادن ورقة، وعلى سبيل المثال: الفولاذ المقاوم للصدأ، والكربون الصلب والألومنيوم والنحاس الخ
2.2. الجهاز يستخدم هيكل العملاقة تتحرك، المستوردة عالية الدقة المسمار ودليل خطي، انتقال سلس، ودقة عالية.
2.3. السرير مع شعاع يتحرك باعتباره الهيكل كله الملحومة، التخشين بعد الصلب، ومن ثم معالجة الاهتزاز الشيخوخة، يمكن أن تقضي تماما على الضغط لحام وتصنيع الآلات، وصلابة جيدة، ودقة عالية يمكن أن تبقى لفترة طويلة لا تشوه.
2.4. X، Y، Z يتم استيرادها من اليابان محاور المحرك المؤازر، عالية الدقة، والسرعة العالية، وارتفاع عزم الدوران، والجمود عالية، وأداء مستقر ودائم. ضمان سرعة عالية للجهاز والتسارع.
2.5. باستخدام العديد من السيطرة وظيفة وحدات خاصة القطع بالليزر، قوية، واجهة الإنسان والآلة، وسهل التشغيل على أساس نظام التشغيل ويندوز، جهاز ليزر قطع الألياف نظام CNC المتكاملة
2.6. بحث وتطوير البرمجيات التعشيش شخصية مستقلة، التصنيع باستخدام الحاسب الآلي آلة قطع لتحقيق "قطع بدوام كامل، وقطع كفاءة عالية و- التعشيش خفض الفائدة" التكنولوجيا الأساسية هو الضمان الأساسي لتحقيق وفورات المواد الفعالة، وتحسين كفاءة قطع
2.7. المستوردة عالية - دقة التحكم الإلكتروني صمام النسبي، ومراقبة دقيقة لقطع ضغط الغاز المساعدة، من أجل تحقيق أفضل النتائج القطع
2.8. باستخدام اليابان باناسونيك أجهزة السيارات ومحرك.
باستخدام أحدث التقنيات اليابان باناسونيك A5 سلسلة أجهزة السيارات ومحرك الأقراص، فإنه هو التعويض التلقائي طريق القطع وضمان دقة القطع.
2.9. تعتمد الألياف مخصصة رأس القطع بالليزر ونظام التتبع التلقائي.
3. المواد التطبيق
الفولاذ المقاوم للصدأ، والكربون الصلب وسبائك الصلب والسيليكون الصلب، ربيع الصلب والألومنيوم وسبائك الألومنيوم، المجلفن والأنابيب المعدنية الأخرى والأنابيب.
4. تطبيق الميادين
ويطبق على نطاق واسع لدينا الألياف 500W آلة القطع بالليزر في التجهيز الصناعي الأنابيب، معدات واقية من الانفجار، والصناعة العسكرية وصناعة الكيماويات والتنقيب عن النفط والمصابيح والفوانيس، ومعالجة المعادن، المشغولات الحديدية، وبناء، الخ
5. الهياكل الرئيسية للالجهاز
يتكون الجهاز من الجهاز أداة، مصدر الليزر الألياف، مجلس الوزراء التحكم باستخدام الحاسب الآلي، والماء المبرد، ونظام التحكم CNC
5.1. المواصفات الفنية:
المعلمة البصرية | وحدة | 500W |
وضع تشغيل | CW، QCW | |
مركز الطول الموجي للإشعاع | نانومتر | 1070-1080 |
انتاج الطاقة القياسية | W | 500 |
شعاع جودة | مم * مراد | 4 |
ضبط السرعة | كيلوهرتز | 5 |
قطر الألياف انتقال | أم | ≥50 |
استقرار انتاج الطاقة | ٪ | ± 2 |
قوة | بطالة | 400-460 |
استهلاك الطاقة | KW | 2 |
5.2. هياكل النظام
لا. | وصف | الكمية | ملاحظات |
1 | النظام البصري عدسة التوسع سرعة عدسة التركيز مطياف | 1 | اعتماد التكنولوجيا ألمانيا وخاصة مصممة، عدسة بصرية مباشرة يؤثر على جودة facular، وتؤثر على نوعية قطع التماس وشفة، سرعة القطع وسمك القطع |
2 | اليابان باناسونيك أجهزة السيارات | 2 | اعتماد عالية الدقة باناسونيك أجهزة المحركات والسائق المقابل، المسمار المستوردة والقضبان من تايوان HIWIN العلامة التجارية الشهيرة. |
3 | مصدر الليزر الألياف | 1 | الأصلي ألمانيا IPG أو الصين وأعلى جودة Raycus (اختياري) |
4 | نظام التحكم | 1 | أجهزة الكمبيوتر الصناعية، مقاومة درجات الحرارة العالية والمزيد من الاستقرار |
5 | قطع البرمجيات المتقدمة | 1 | CYPCUT (يمكنك بسهولة تحقيق درجة عالية من التتبع التلقائي، انثقاب تجزئة، وانثقاب التدريجي، وقطع مكتشف حافة، قفزة الارتفاع، ارتفاع رأس القطع ضبط تعسفي، والتعويض مسار الضوء |
5.3. الميزات وأدوات الآلات
أداة الآلة هيكل مربع. يمكن الحفاظ على لوحة لحام على مدار السنة مع عدم وجود تشوه؛
لديها المعدات مساعد التفريغ، بإحكام الضغط والمسح.
6. الجهاز المعلمات التقنية الرئيسية
مواصفات | المعلمات |
ماكس. قوة الليزر | 500W |
الطول الموجي ليزر | 1064nm |
منطقة المعالجة الفعالة | 1500 * 3000MM (حجم أخرى يمكن تخصيص) |
وضع | إشارة ضوء أحمر |
X، Y محور كرر دقة تحديد المواقع | وضع ± 0.03mm |
X / Y دقة محور تحديد المواقع | 0.05mm / م |
Z طريق المحور | 120MM |
تسارع محوري X / Y ماكس | 1G |
ماكس. وزن التحميل | 500KG |
مستوى حماية الطاقة الرئيسية | IP54 |
ماكس. سمك القطع | ≤6mm (سمك حقيقي تعتمد على المواد الفعلية) |
قطع شكل دعم البرمجيات | DXF ومعاهدة قانون البراءات التي أنتج من CAD السيارات أو الطلاء البرمجيات) |
مجموع الطاقة المستهلكة | ≤10KW |
مزود الطاقة | 3 مراحل، 4 أسلاك التيار المتردد، 380V، 50HZ / 60HZ / 60A |
الغاز المساعد | O2، N2 والهواء المضغوط |
آلة الوزن كله | 2800KG |
طريقة تحميل آلة | حاوية 40 قدما |
الجدول 7. سرعة القطع (للاشارة فقط، والسرعة الفعلية تعتمد على المواد الفعلية)
سمك (مم) | المواد | ماكس. سرعة القطع (مم / دقيقة) | الغاز المساعد |
1 | معدن الكربون | 180 | أكسجين |
2 | 80 | ||
3 | 40 | ||
4 | 25 | ||
5 | 20 | ||
6 | 15 | ||
1 | الفولاذ المقاوم للصدأ | 200 | |
2 | 90 | ||
3 | 45 | ||
4 | 25 | ||
5 | 18 | ||
1 | سبائك الألومنيوم | 70 | نتروجين |
2 | 35 |
8. تكوينات الرئيسية آلة ل
بند | اسم | مواصفات | الكمية |
1 | QY-FC3015 | 3000 * 1500MM | 1 مجموعة |
2 | مصدر الليزر الألياف | 500W | 1 |
3 | نظام التحكم CNC | LASERCUT وCYPCUT | 1 |
4 | رئيس القطع بالليزر | منتجات براءات الاختراع (الولايات المتحدة الأمريكية التكنولوجيا) | 1 |
5 | الماء المبرد | ووهان الصين | 1 |
9. المجانية المقدمة قطع الغيار من المورد
عدسة حماية ※ 2 قطعة
※ الخرطوم 2 قطعة
※ ألين وجع 1 مجموعة
※ تنظيف ورقة 1 مجموعة
※ القائمة المستخدم 1 مجموعة
10. تركيب والتكليف
الخدمة من البائع:
1. إيفاد الفنيين المؤهلين؛
2. الإشراف على موظفي العميل ل:
أ) توريد العمال، المجازر وinsureance لتفريغ آلة ومساعدة أعمال التركيب بموجب تعليمات المشرف البائع.
ب) تحديد المواقع الجهاز
ج) توصيل الكابلات والخراطيم إلى الجهاز
د) إعداد التثبيت
3. المشتري المسؤولية
أ) ضاغط الهواء (أساسا لحركات تعمل بالهواء المضغوط)
ب) زجاجة من الأكسجين السائل (نقاء أكثر من 99.99٪)
د) الطاقة: 380V 50HZ 3 المرحلة (مع منظم 30KW)
تتوفر للاتصال إلى الجهاز عند نقاط رشح ه) الغازات والهواء واللوازم الكهربائية.
و) المشتري هو ضمان موقع واضح قبل بدء التركيب والتدريب.
ز) توريد الصفائح المعدنية لالتكليف الاختبار، والمحاذاة آلة والتدريب.
موقع ح) تركيب المعدات يجب أن تكون نظيفة، لا الاهتزاز
11. محتويات التدريب
وينبغي أن يكون المشتري ترتيب واحد أو اثنين من المهندسين الذين يعرفون المعرفة الأساسية الكمبيوتر والبرامج لقبول التدريب، والتدريب تشمل ما يلي:
11.1. إدخال اسم كل جزء في الآلة وظائف رئيسية.
11.2. نظرية تشغيل الجهاز.
11.3. ميزات التحكم والتشغيل.
11.4. صيانة الآلات والتعديل.
11.5. الجهاز برنامج كل وظائف والمعلمات الإعداد.
11.6. استكشاف الأخطاء وإصلاحها الجهاز والحلول.
12. خدماتنا الخاصة
13.1. قبل بيع: المشتري بإبلاغ متطلبات القطع الرئيسية، على سبيل المثال نوع المعدن وسمك وقدرتها اليومية، فإننا سوف يوصي آلة القطع بالليزر مناسبة.
13.2. بعد تأكيد نموذج الليزر، يمكن للمشتري إرسال المواد الخاصة بها لاختبار إذا ما تريده، أو أننا يمكن أن تسجل قطع عرض فيديو قصير والصور عينات قطع لإرسالها إلى المشتري عن طريق البريد الإلكتروني.
13.3. وإذا كان المشتري يريد أن يأتي إلى مصنع مشترك لمعرفة أداء الجهاز، والبائع يلتقطها من المطار شنغهاي بو دونغ بالسيارة وحجز الفندق للمشتري في نفس الوقت إذا كانت تحتاج إليها.
13. مهمتنا الشركة
14.1. لتوفير أجهزة الليزر مع الجودة الأوروبية وأسعار الصين.
14.2. لتوفير حلول ليزر المهنية إلى كل عملاء من الخارج، وليس فقط الجهاز نفسه.
14.3. لدينا فريق قوي الخدمة التي يمكن أن توفر موجه خدمات ما بعد البيع للعملاء من الخارج غضون 12 ساعة.

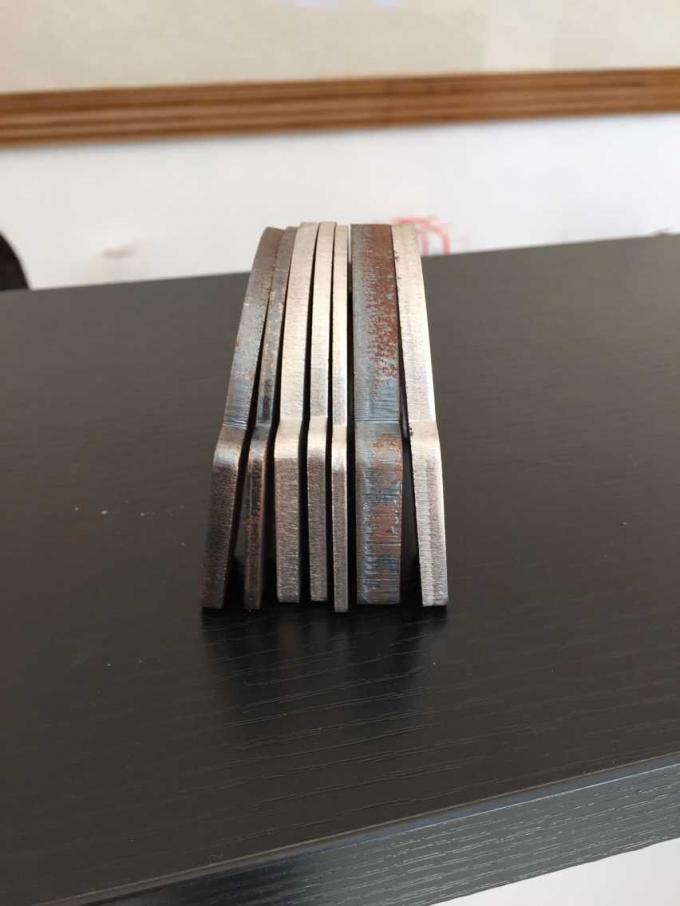

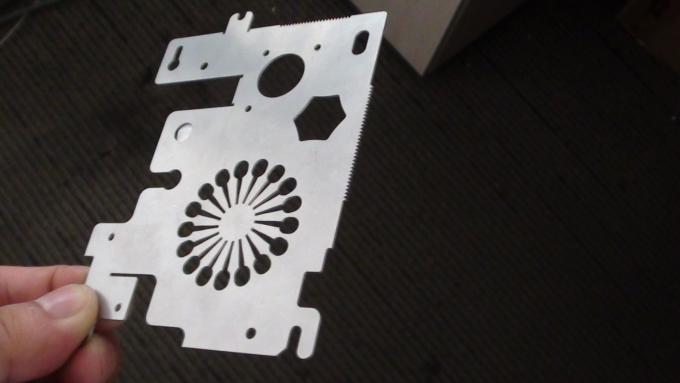

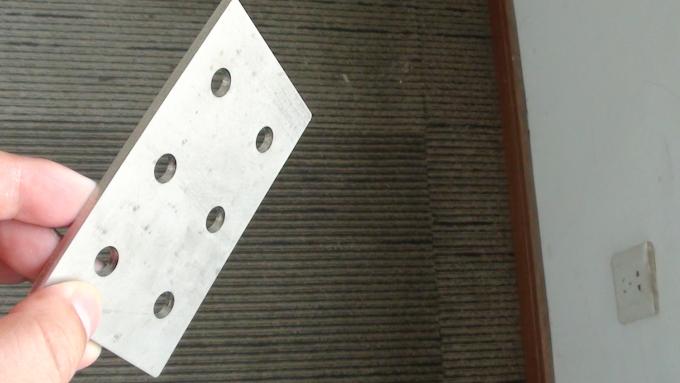

14. عينات القطع المعدنية هذه الآلة الحقيقية على النحو التالي:
